加载地图控件和默认场景

概述

SceneControl三维场景控件，主要用来浏览三维场景、进行动态飞行浏览、控制图层等三维操作的工作窗口。

一个三维场景控件（SceneControl）对应一个三维场景（Scene），即一个三维场景窗口中只能显示一个三维场景。

在本节内容主要展示了，如何加载三维场景控件，并且打开默认的三维场景。

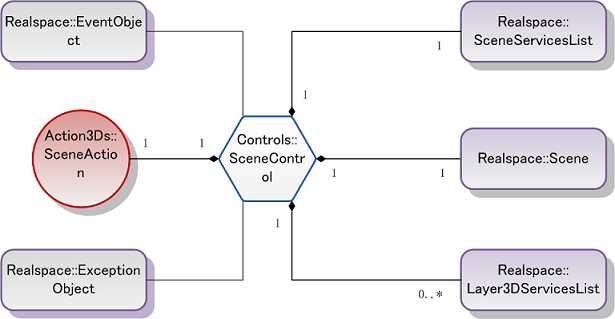

SceneControl 三维场景控件结构图

SceneControl 常用属性

	接口	说明
	layer3DServicesList	获取SuperMap iServer Java 服务端发布的三维图层集合服务列表。
	asyncHelper	设置当前设置的异步助手。使得用户可以通过异步下载的方式获取场景服务中的图层。
	scene	获取三维场景。一个三维场景控件中只支持一个三维场景，但是可以使用scene中open接口打开不同的scene，在打开新场景前需要关闭旧场景。
	sceneAction	获取或设置用户当前操作类型。
	sceneServicesList	获取SuperMap iServer Java 服务端发布的全部三维场景服务列表。

SceneControl 常用方法

	接口	说明
	addEvent	在地图控件中添加事件，将事件与回调函数handler绑定。即当eventName指定的事件发生时，完成handler回调函数的操作。
	checkPluginVersion	判断当地控件版本是否为最新。若不是最新版本，则获取新版本的下载地址。
	getPluginVersion	获取本地插件的版本号。
	pixelToGlobe	将屏幕二维点Point转换成地理坐标系下的三维点Point3D。
	removeEvent	移除与事件绑定的指定回调函数handler。
	resetTerrain	重置地形图层。对地形图层进行增、删、可见不可见设置时都需要调用此函数刷新地形显示。
	save	保存当前场景配置为GML标准的XML文件，并上传到服务器。
	setRefreshRaster	设置实时栅格化是否刷新。在三维系统中如果出现栅格数据显示问题，可以调用该函数仅刷新栅格数据的显示。
	viewEntire	全幅显示三维地图场景。

然后在 “Scripts” 下创建名为 “SuperMap.Include.js” 和 “GettingStarted.js” 两个脚本文件，其中 “GettingStarted.js” 文件实现具体的功能，“SuperMap.Include.js” 文件是代码库引用文件列表。需要注意的是两个 js 文件都需要保存为 UTF-8 格式。在“SuperMap.Include.js” 文件夹中添加以下代码：

JavaScript	拷贝代码
`function _IncludeScript(inc) {` //lib 中的脚本文件与引用 SuperMap.Include.js 文件的 html 页面的相对路径 “src="lib/'+inc+'"'+'” //如果用户将 lib 文件夹与引用 SuperMap.Include.js 文件的 html 页面没有放在同级文件夹目录下，则路径需要根据实际情况修改 `var script='<'+'script type="text/javascript" src="lib/'+inc+'"'+'><'+'/script>'; document.writeln(script); } if(!Function.__typeName) {` //框架脚本 `_IncludeScript('lib_Ajax/MicrosoftAjax.js');` //SuperMap iClient8C for Plugin 二维脚本库 `_IncludeScript('lib_Ajax/SuperMap.Web.js');` //三维核心库 `_IncludeScript('lib_Realspace/SuperMap.Web.Realspace.js'); }`

JavaScript

拷贝代码

function _IncludeScript(inc)


{
        //lib 中的脚本文件与引用 SuperMap.Include.js 文件的 html 页面的相对路径 “src="lib/'+inc+'"'+'”
        //如果用户将 lib 文件夹与引用 SuperMap.Include.js 文件的 html 页面没有放在同级文件夹目录下，则路径需要根据实际情况修改
  var script='<'+'script type="text/javascript" src="lib/'+inc+'"'+'><'+'/script>';
        document.writeln(script);
}
if(!Function.__typeName)


{
        //框架脚本
  _IncludeScript('lib_Ajax/MicrosoftAjax.js');
        //SuperMap iClient8C for Plugin 二维脚本库
  _IncludeScript('lib_Ajax/SuperMap.Web.js');
        //三维核心库
  _IncludeScript('lib_Realspace/SuperMap.Web.Realspace.js');
}

在 “GettingStarted” 文件夹下创建名为 “default.html” 的主页面，为了保持文件的一致性请将 “default.html”文件同样保存为 UTF-8 格式，然后在文件中添加如下代码：

JavaScript	拷贝代码
`<html> <head> <meta http-equiv="Content-Type" content="text/html; charset=utf-8" /> <title>SuperMap iClient3D for Plugin GettingStarted</title>` <!--引用 SuperMap.Include.js，实现将 SuperMap.Include.js 中的库文件在该 html 中引用-->`<script type="text/javascript" src="Scripts/SuperMap.Include.js"></script>` <!--引用 GettingStarted.js，系统具体功能在该脚本中实现-->`<script type="text/javascript" src="Scripts/GettingStarted.js"></script> </head> <body onload="onPageLoad()">` <!--场景控件--> `<div id="sceneControlDiv" style="position:relative; margin: 0; padding: 0; border: 1px solid black; z-index:1; left: 0%; width: 100%; top: 0%; height: 95%; visibility: visible;background-image: images/logo.png;"> </div> </body> </html>`

JavaScript

拷贝代码

<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8" />


<title>SuperMap iClient3D for Plugin GettingStarted</title>
<!--引用 SuperMap.Include.js，实现将 SuperMap.Include.js 中的库文件在该 html 中引用-->
<script type="text/javascript" src="Scripts/SuperMap.Include.js"></script>
<!--引用 GettingStarted.js，系统具体功能在该脚本中实现-->
<script type="text/javascript" src="Scripts/GettingStarted.js"></script>


</head>
<body onload="onPageLoad()">
<!--场景控件-->
 <div id="sceneControlDiv" style="position:relative; margin: 0; padding: 0; border: 1px solid black; z-index:1;
       left: 0%; width: 100%; top: 0%; height: 95%; visibility: visible;background-image: images/logo.png;">
</div>
</body>
</html>

在 “GettingStarted.js” 文件中添入以下代码，实现默认场景的加载：

JavaScript	拷贝代码
`var scene = null; var sceneControl = null; var htmlUrl = document.location.host;` //判断网页的打开方式是本地打开还是通过网络打开 //不同的打开方式url赋值不同`if(htmlUrl == "") { htmlUrl = "http://localhost:8090"; } else { htmlUrl = "http://" + htmlUrl; } function onPageLoad() { try {` //获取 html 页面中名为 sceneControlDiv 的 div 对象作为场景控件 `sceneControl = new SuperMap.Web.UI.Controls.SceneControl($get("sceneControlDiv"), initCallback, failedCallback); } catch(e) {` //若没有安装插件，则抛出该异常。 `if (e.name == SuperMap.Web.Realspace.ExceptionName.PlugInNotInstalled) { var url = htmlUrl + "/SuperMapRealspace/SuperMap iClient 6R for Realspace.exe"; document.write("<a href='"+url+"'>请点击下载SuperMap iClient3D for Plugin插件进行安装</a>"); return; }` //若使用暂不支持的浏览器，则抛出该异常 `else if (e.name == SuperMap.Web.Realspace.ExceptionName.BrowserNotSupport) { document.write("<p>SuperMap iClient3D for Plugin目前不支持此浏览器。</p>"); return; }` //抛出其他异常 `else { alert(e.message); } } }` //控件初始化完成后的回调函数，初始化完成之后才能进行数据加载 `function initCallback() {` //获取 Realspace 控件的场景，控件和场景是一对一关系 `scene = sceneControl.get_scene(); }` //控件初始化失败后的回调函数`function failedCallback() { alert("Realspace initialized failed!"); }`

JavaScript

拷贝代码

var scene = null;


var sceneControl = null;


var htmlUrl = document.location.host;
//判断网页的打开方式是本地打开还是通过网络打开
//不同的打开方式url赋值不同
if(htmlUrl == "")
{
        htmlUrl = "http://localhost:8090";
}
else
{
        htmlUrl = "http://" + htmlUrl;
}
function onPageLoad()
{
    try
    {
                //获取 html 页面中名为 sceneControlDiv 的 div 对象作为场景控件
        sceneControl = new SuperMap.Web.UI.Controls.SceneControl($get("sceneControlDiv"), initCallback, failedCallback);
        }
        catch(e)
        {
                //若没有安装插件，则抛出该异常。
          if (e.name == SuperMap.Web.Realspace.ExceptionName.PlugInNotInstalled)
                {
                        var url = htmlUrl + "/SuperMapRealspace/SuperMap iClient 6R for Realspace.exe";
                        document.write("<a href='"+url+"'>请点击下载SuperMap iClient3D for Plugin插件进行安装</a>");
                        return;
                }
                //若使用暂不支持的浏览器，则抛出该异常
          else if (e.name == SuperMap.Web.Realspace.ExceptionName.BrowserNotSupport)
                {
                        document.write("<p>SuperMap iClient3D for Plugin目前不支持此浏览器。</p>");
                        return;
                }
                //抛出其他异常
                else
                {
                        alert(e.message);
                }
        }
}
//控件初始化完成后的回调函数，初始化完成之后才能进行数据加载
function initCallback()
{
        //获取 Realspace 控件的场景，控件和场景是一对一关系
  scene = sceneControl.get_scene();
}
//控件初始化失败后的回调函数
function failedCallback()
{
  alert("Realspace initialized failed!");
}

概述

SceneControl 三维场景控件结构图

SceneControl 常用属性

SceneControl 常用方法

在任意位置新建文件夹 “GettingStarted”，用户也可自定义该文件夹名字。

将 “lib” 脚本库文件夹和 samplecode/samplecode 文件夹中的“images” 图片文件夹放入 “GettingStarted” 文件夹下。

在 “GettingStarted” 文件夹下创建一个名为 “Scripts” 的文件夹用于存放脚本文件。

在 “GettingStarted” 文件夹下创建名为 “default.html” 的主页面，为了保持文件的一致性请将 “default.html”文件同样保存为 UTF-8 格式，然后在文件中添加如下代码：

在 “GettingStarted.js” 文件中添入以下代码，实现默认场景的加载：

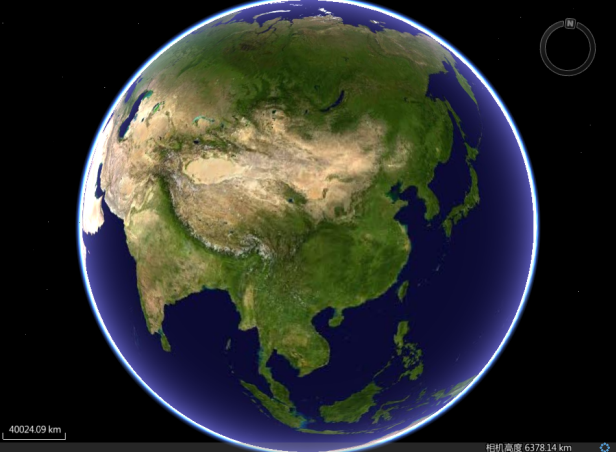

运行 IE6 或以上浏览器，这时会弹出一个阻止文件显示的警告提示，单击右键选择 ”允许阻止的内容“ 即可。如图所示已经成功加载了地图控件和场景。

参见

关于三维场景控件和三维场景的相关内容，可参见《三维场景控件（SceneControl）和三维场景（Scene）》专题文档。
