如何使用

        动态分段的使用方法：

  1. 制作动态分段空间数据并在服务端发布以供客户端调用；
  2. 在客户端设置用于向服务端发送的动态分段各参数，包括数据返回选项(DataReturnOption)、 动态分段参数(GenerateSpatialDataParameters)；
  3. 定义动态分段服务(GenerateSpatialDataService)，用于向服务端发送请求， 从服务端获得动态分段数据，并在客户端进行单值专题渲染。

        本节以长春市道路的数据为例，根据某一时刻的某些道路路段出现拥堵和车辆较多现象， 利用动态分段技术在客户端实时动态显示出道路的路况(拥挤/缓行/畅通)， 以提示驾驶人员避免进入拥堵路段，选择合适的行驶路线。

数据的制作及发布

       以长春示范数据为例， 在 SuperMap iDesktop产品中演示动态分段所需数据(包括：路由数据集和点/线事件表)的制作过程，如下所示：

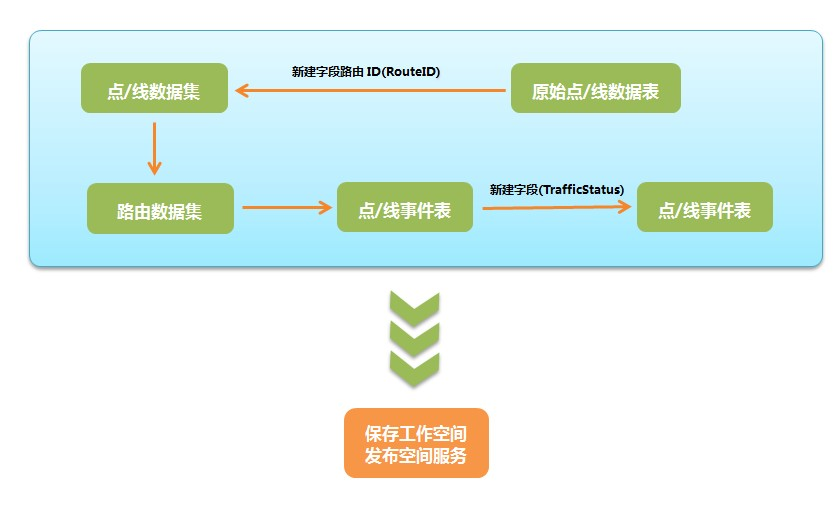

数据制作流程

图1 数据制作流程

  1. 由点/线数据集生成路由数据集

    首先导入原始线数据表，给此数据表添加新的字段路由 ID（RouteID）,利用新的线数据表生成路由数据集。

    操作方法：“分析-动态分段-点/线数据集->路由数据集”，各参数设置如下图所示：

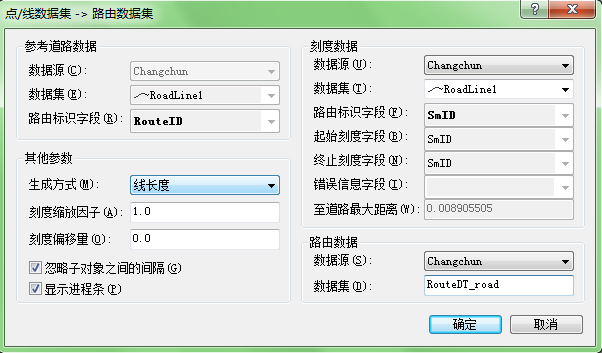

    生成路由数据集

    图2 生成路由数据集

  2. 生成点/线事件表

    利用步骤1生成的路由数据集制作相应的事件表。其中，生成事件表有两种方式：一种是人工建立一个属性表，添加路由标识字段和其他属性字段，并输入相应的属性信息来生成事件表。这种方式虽然简单但往往需要耗费较多的人力物力；另一种方式是通过点或线空间数据和路由数据来自动生成事件表。本示例采用的是第二种方式，方法如下：

    点击”分析-动态分段-创建事件表”功能创建线事件表，参数设置如下：

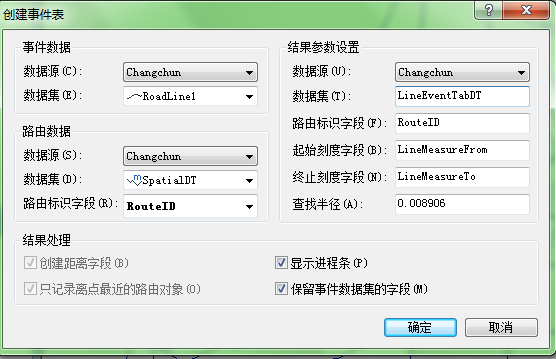

    创建事件表

    图3 创建事件表

    这个步骤会根据提供的线事件数据集生成事件表，系统会根据事件的位置， 自动计算出这些事件位于哪条路段上，以及起止 M 值等信息， 即结果事件属性表中会有 RouteID、LineMeasureFrom、LineMeasureTo 等字段； 另外，可以自己手动建立事件类型字段。

    本示例在创建事件表完成之后，手动创建一个文本字段(TrafficStatus)， 描述事件类型字段，其属性值有：拥堵/畅通/缓行。

  3. 设置事件表

    对生成的线事件表中的字段进行设置，用户通过自己设置事件表参数， 可以将事件表中的属性，通过创建的线事件，添加到地图窗口，具体设置进行如下:

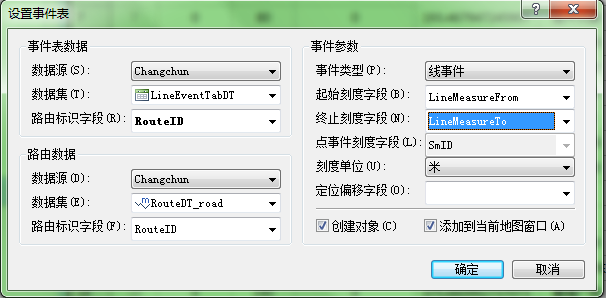

    设置事件表

    图4 设置事件表

    至此，参与动态分段的路由数据集和事件表数据准备完毕。保存此工作空间，并发布成空间分析服务。本专题使用的服务为 SuperMap iServer 8C， 具体发布方法请参见 iServer Java 8C 的帮助文档。

范例

  1. 设置动态分段需要的各个参数

    第一步，设置数据返回选项,需要设置的属性属性包括 expectCount、dataset、deleteExistResultDataset、dataReturnMode。如下所示：

    AS 拷贝代码
    var returnOption:DataReturnOption = new DataReturnOption();
    returnOption.dataset = "generateSpatialData";
    returnOption.dataReturnMode = DataReturnMode.DATASET_ONLY;
    returnOption.deleteExistResultDataset = true;
    returnOption.expectCount = 1000;

    第二步，设置动态分段参数，需要设置的属性包括 routeTable、routeIDField、eventTable、eventRouteIDField、 measureField、measureStartField、measureEndField、measureOffsetField、errorInfoField、dataReturnOption。如下所示：

    AS 拷贝代码
    var parameters:GenerateSpatialDataParameters = new GenerateSpatialDataParameters();
parameters.routeTable = "RouteDT_road@Changchun";
parameters.routeIDField = "RouteID";
parameters.eventTable = "LinearEventTabDT@Changchun";
parameters.eventRouteIDField = "RouteID";
parameters.measureStartField = "LineMeasureFrom";
parameters.measureEndField = "LineMeasureTo";
parameters.dataReturnOption = returnOption;
  2. 定义动态分段服务(GenerateSpatialDataService)

    动态分段服务对象，用于将客户端设置的动态分段分析服务参数(parameters)传递给服务端， 并接收服务端返回的动态分段分析结果数据。当分析成功时，将触发 GenerateSpatialDataEvent.PROCESS_COMPLETE 事件。用户可以通过两种方式获取分析结果：(1) 通过 AsyncResponder 类获取（推荐使用）；(2)通过监听 GenerateSpatialDataEvent.PROCESS_COMPLETE 事件获取。本例采用第一种方式获取，如下所示：

    AS 拷贝代码
    /* 定义动态分段服务并发送参数 */
var generateSevice:GenerateSpatialDataService = new GenerateSpatialDataService(this.dataSetUrl);//this.dataSetUrl为长春空间分析服务地址
generateSevice.processAsync(parameters,new AsyncResponder(generateCallBack, faultHandler, null));

    若分析成功，则从服务端获得动态分段空间数据，并在客户端将空间数据中的路况信息以专题图的形式展现；若分析不成功，显示失败信息，如下所示：

    AS 拷贝代码
    /* 分析成功，利用产生的空间数据制作路况信息的单值专题图 */
private function generateCallBack(generateResult:GenerateSpatialDataResult, mark:Object = null):void
{
   var items1:ThemeUniqueItem = new ThemeUniqueItem();
   var style1:ServerStyle = new ServerStyle();
   style1.fillForeColor = new ServerColor(242, 48, 48);
   style1.lineColor = new ServerColor(242, 48, 48);
   style1.lineWidth = 1;
   items1.unique = "拥挤";
   items1.style = style1;

   var items2:ThemeUniqueItem = new ThemeUniqueItem();
   var style2:ServerStyle = new ServerStyle();
   style2.fillForeColor = new ServerColor(255, 159, 25);
   style2.lineColor = new ServerColor(255, 159, 25);
   style2.lineWidth = 1;
   items2.unique = "缓行";
   items2.style = style2;

   var items3:ThemeUniqueItem = new ThemeUniqueItem();
   var style3:ServerStyle = new ServerStyle();
   style3.fillForeColor = new ServerColor(91, 195, 69);
   style3.lineColor = new ServerColor(91, 195, 69);
   style3.lineWidth = 1;
   items3.unique = "畅通";
   items3.style = style3;

   var themeUnique:ThemeUnique = new ThemeUnique();
   themeUnique.uniqueExpression = "TrafficStatus";
   themeUnique.items = [items1,items2, items3];

   var parameter:ThemeParameters = new ThemeParameters();
   parameter.datasetNames = ["generateSpatialData"];
   parameter.dataSourceNames = ["Changchun"];
   parameter.themes = [themeUnique];

   var themeServie:ThemeService = new ThemeService(this.mapUrl);
   themeServie.processAsync(parameter,new AsyncResponder(themeDisplay, themeFault, null));
}
/* 展示长春路况专题图 */
private function themeDisplay(themeResult:ThemeResult, mark:Object):void
{
   themeLayer = new TiledDynamicRESTLayer();
   themeLayer.url = this.mapUrl;//长春地图服务地址
   themeLayer.layersID = themeResult.resourceInfo.newResourceID;
   themeLayer.transparent = true;
   themeLayer.enableServerCaching = false;
   map.addLayer(themeLayer);
}

private function themeFault(object:Object, mark:Object = null):void
{
   Alert.show("生成专题图失败");
}

private function faultHandler(object:Object, mark:Object = null):void
{
   Alert.show("分析失败");
}



  3. 示例效果图

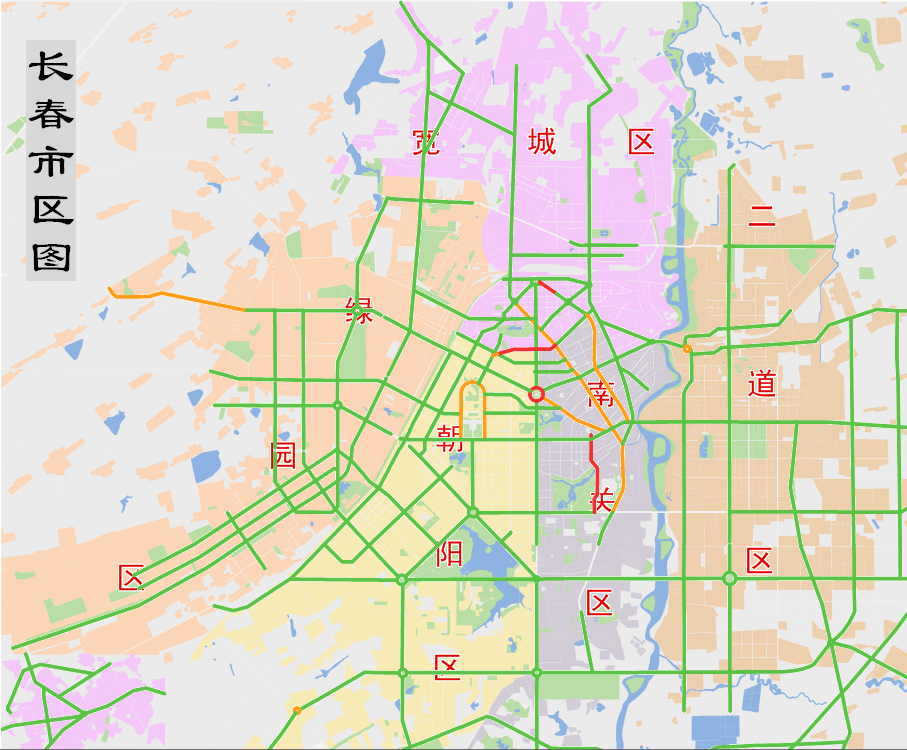

    将长春路况单值专题叠加在地图上显示， 效果图如下，其中红色代表“拥堵”、黄色代表“缓行”、绿色代表“畅通”。

    效果展示

    图5 效果展示
